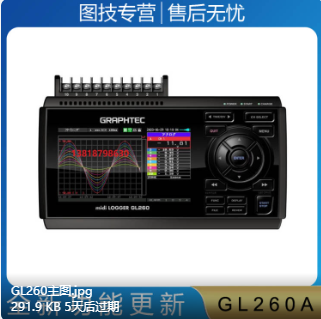

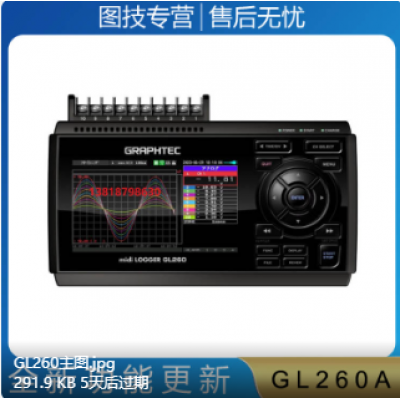

GRAPHTEC midi LOGGER GL260A 數據記錄儀介紹：GRAPHTEC midi LOGGER GL260?數據記錄儀是原GL240記錄儀的升級產品，在型號上增加了新服務“G-REMOTE"?三個新功能（報警歷史、CH計算增強、記憶循環功能）。在保持GL240的操作性的同時，可用性顯著提高。支持所有通道的隔離多功能輸入?？梢酝瑫r采樣電流，溫度，濕度，脈沖，邏輯
GRAPHTEC midi LOGGER GL260A 數據記錄儀介紹：
GRAPHTEC midi LOGGER GL260 數據記錄儀是原GL240記錄儀的升級產品，在型號上增加了新服務“G-REMOTE"?三個新功能（報警歷史、CH計算增強、記憶循環功能）。在保持GL240的操作性的同時，可用性顯著提高。支持所有通道的隔離多功能輸入。可以同時采樣電流，溫度，濕度，脈沖，邏輯，壓力等物理信號。標配8G的內置,8的內置Flash閃存。機器外接SD卡最大還可以32G存儲空間。通過縮小通道數，可以最大10ms記錄數據。使用可選的無線 LAN 單元，可以通過 PC 進行無線測量。
產品特點：
新服務“G-REMOTE"
?三個新功能（報警歷史、CH計算增強、記憶循環功能）
?在保持GL240的操作性的同時，可用性顯著提高。
?支持所有通道的隔離多功能輸入
?通過縮小通道數，可以最大10ms記錄數據。
?使用可選的無線 LAN 單元，可以通過 PC 進行無線測量。
所有通道均采用隔離輸入方式，無需注意接線。
此外，它支持多功能輸入，可以測量多種現象。
| 我想測量電壓 | 我想測量溫度 | |
| 配備從 20mV 到 100V 的寬量程 | 熱電偶：K、J、E、T、R、S、B、N、C（原 W：WRe5-26） | |
我想測量電流（4-20mA） 可選配 250Ω 分流電阻 | 我想測量濕度 可選配專用濕度傳感器，傳感器電源也由主機提供，并安裝了專用濕度范圍。 | |
 |  |
還配備數字 I/O |
通過連接可選的輸入/輸出電纜可以使用數字 I/O。 |
<邏輯/脈沖輸入（任意4點） >
邏輯：無電壓接點（A接點、B接點、NO、NC）、集電極開路、帶電壓輸入的
HL判定脈沖：每個通道可從3種模式（轉速、積分、瞬時）中選擇
<4個報警輸出點>
每個輸入通道均可設置報警條件
發生警報時，可從輸出 1 至 4 輸出信號。
使用無線 LAN 單元通過 PC進行無線測量
可選無線 LAN 單元 (B-568)
配備無線 LAN 單元，可以根據用途在“接入點"和“站"之間切換?！敖尤朦c"
無需路由器即可直接連接到 PC 和智能設備。
“Station"可以連接到無線 LAN 路由器。根據環境，可以通過互聯網從遠程PC或智能設備檢查數據并接收電子郵件。
新服務“G-REMOTE" （*單獨付費服務）
只要有互聯網環境，您就可以使用網絡瀏覽器在世界任何地方輕松遠程控制GL并記錄數據。
此外，記錄的數據可以備份到專用的云服務器。
最高支持10ms間隔采樣
通過減少通道數量，可最快在10ms下收錄數據。
采樣速度 | 10ms | 20ms | 50ms | 100ms | |
可使用ch數 | 1 | 2 | 5 | 10 | |
測定對象 | 電壓 | ● | ● | ● | ● |
溫度 | - | - | - | ● | |
標配4GB的SD存儲卡進行可信性高的長時間的測量
標配4GB的SD存儲卡,收錄的數據文件為GBD或CSV格式。
收錄時間案例 (僅使用模擬信號10ch、2GB收錄)。
錄時間為概算時間。采樣周期受使用通道數的限制。10ms：1ch、50ms：5ch、100ms：1
采樣速度 | 10ms | 50ms | 100ms | 200ms | 500ms | 1s | 10s |
GBD格式 | 41日 | 88日 | 103日 | 207日 | 365日以上 | 365日以上 | 365日以上 |
CSV格式 | 3日 | 11日 | 16日 | 36日 | 91日 | 182日 | 365日以上 |
※ 收
| 內容 | 內容 | |
|---|---|---|
| 模擬輸入通道數 | 10通道 | |
| 外部輸入/輸出 *1 | 輸入 | 觸發輸入（1ch）或外部采樣輸入（1ch）、邏輯輸入（4ch）或脈沖輸入（4ch） 輸入電壓范圍：0～+24V（單線接地輸入） 輸入信號：無電壓接點（A接點、 B觸點，NO，NC），集電極開路，電壓輸入 |
| 輸出 | 報警輸出（4ch） 輸出形式：集電極開路輸出（5V上拉電阻10kΩ） | |
| 采樣周期 | 10ms 至 1h（10ms 至 50ms 僅電壓，通道數量有限），外部 *1 | |
| 時間/格 | 1秒～24小時 | |
| 觸發功能 | 觸發重復 | 關?開 |
| 觸發類型 | 開始：觸發建立時開始數據記錄 停止：觸發建立時停止數據記錄 | |
| 觸發設置 | 開始：關閉、電平、警報、外部、時間、星期幾、固定時間 停止：關閉、電平、警報、外部、時間、星期幾、固定時間 | |
| 報警功能 | 報警判斷類型 | 模擬判定：上升沿(↑)、下降沿(↓)、范圍內、范圍外邏輯 判定：模式 脈沖判定：上升沿(↑)、下降沿(↓)、范圍內/范圍外 |
| 脈沖輸入 | 測量模式 | 轉速模式/積分模式/瞬時模式 |
| 最大脈沖輸入數 | 最大輸入頻率：50kHz 最大計數：50kC/采樣（16Bit 計數器） | |
| 電腦接口 | USB2.0（高速）、無線LAN（安裝選件） | |
| 存儲介質 | 內置內存 | 約8GB（內部固定） *2 |
| 外部存儲器插槽 | SD 卡插槽 *3 SD 存儲卡：SDHC 兼容，可用內存最大約 32GB *2 | |
| 內存內容 | 主機設置條件、測量數據、屏幕復制 | |
| 展示 | 4.3 英寸 TFT 彩色液晶顯示屏（WQVGA：480 x 272 點） | |
| 使用環境 | 0至45℃，5至85%RH（電池運行時0至40℃/充電時15至35℃） | |
| 電源 | 交流適配器 | AC100~240V/50~60Hz |
| 直流輸入 | DC8.5~24V | |
| 電池組 | DC7.2V (2875mAh) (電池組選項) | |
| 功耗 | 36VA或更少（使用AC適配器，當LCD打開時，當給電池組充電時，AC100V） | |
| 外形尺寸[W×D×H]（大約） | 188 x 117 x 42 毫米（不包括突出部分） | |
| 質量[重量]（大約） | 500 克（不包括交流適配器和電池） | |
| 抗振性 | 相當于汽車零部件1級A級 | |
需要 GL 輸入/輸出電纜 (B-513)。
每個文件的最大錄制文件大小為 2GB。
安裝選購件 GL 無線 LAN 單元 (B-568) 時，無法使用 SD 卡插槽。
