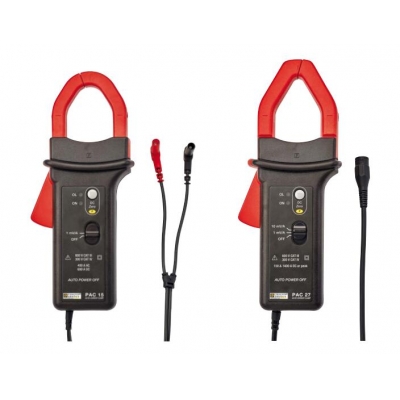

PAC17交直流電流鉗產品描述
PAC17是一款通用AC/DC電流鉗，頻率DC～30kHz、DC電流0.5A～600A、線長1.5m、變比1A/10mV、1A/1mV，測量最大線徑30mm。600A AC/DC 電流探頭設計用于 DMM、示波器和存儲記錄儀擴展測量。
PAC17交直流電流鉗關鍵指標
精確測量、分析并顯示失真電流波形和諧波
狹長鉗口設計,方便使用于布線密集的窄小空間
功率測量時低相移
9V 堿性電池,用于典型的 50 小時連續工作
自帶mini usb接口，可選配適配器供電
產品應用
DC 馬達 , 電池
汽車引擎測試
電能測量和質量分析
功率負載監測
技術參數：
| 型號 | PAC17 | PAC27 |
| 測量范圍 AC | 0.5 ~ 60Apeak | 0.5 ~ 150Apeak |
| 0.5 ~ 600Apeak | 0.5 ~ 1400Apeak | |
| 測量范圍 DC | 0.5 ~ 60A | 0.5 ~ 150A |
| 0.5 ~ 600A | 0.5 ~ 1400A | |
| 輸出信號電壓 (mV) | 1A/10mV | 1A/10mV |
| 1A/1mV | 1A/1mV | |
| 最大導體尺寸 ? 電纜 | 一個 30mm 兩個 24mm | 一個 39mm 兩個 25mm |
| 匯流條 | 兩個 31.5 x 10mm | 兩個50 x 5mm |
| 輸出接線 | BNC | BNC |
